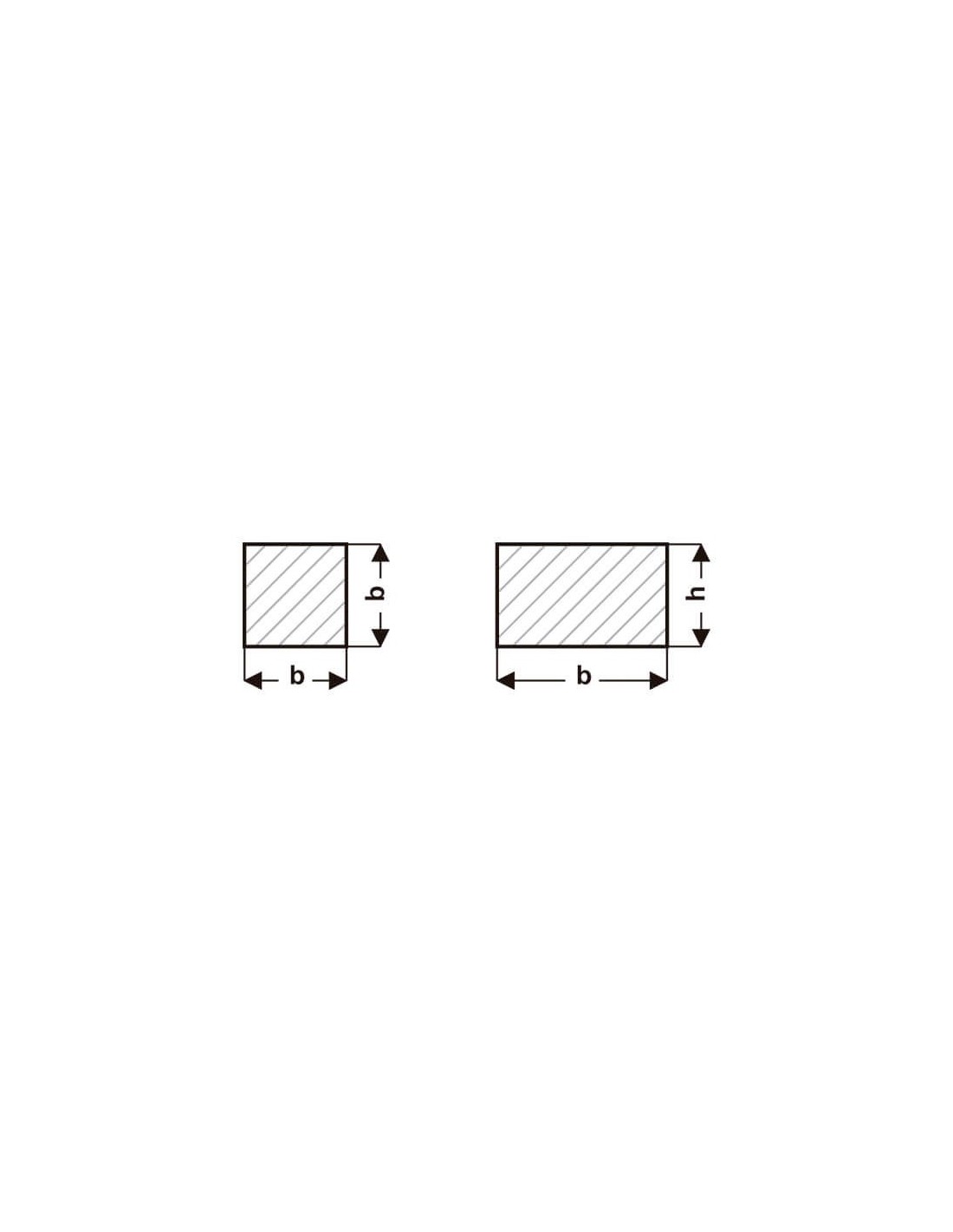

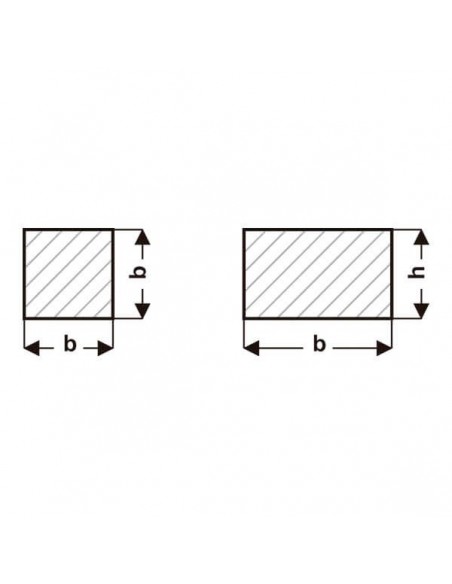

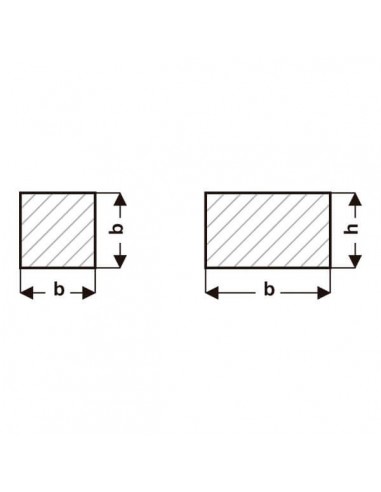

| bxb / bxh |
dif. adm.
|

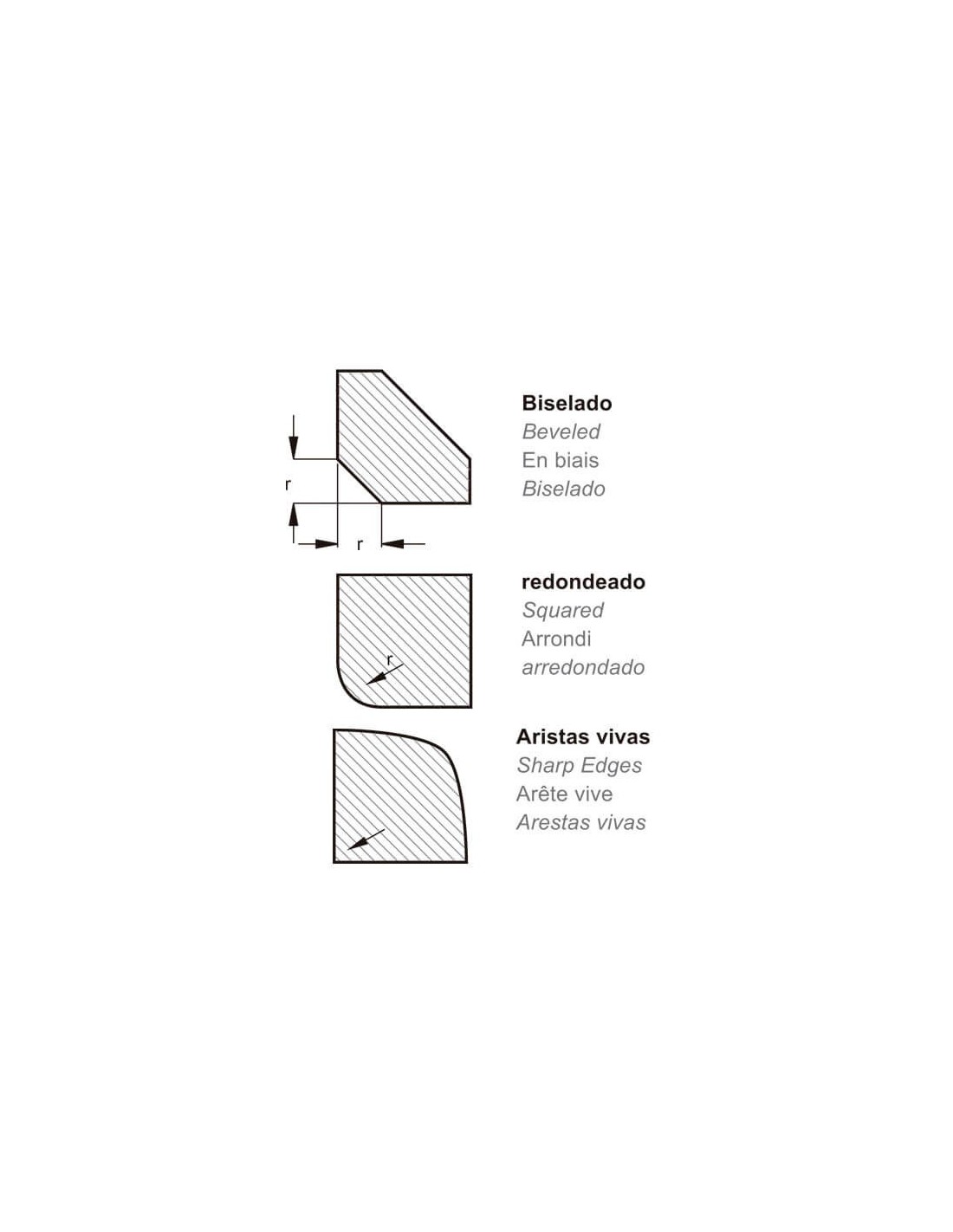

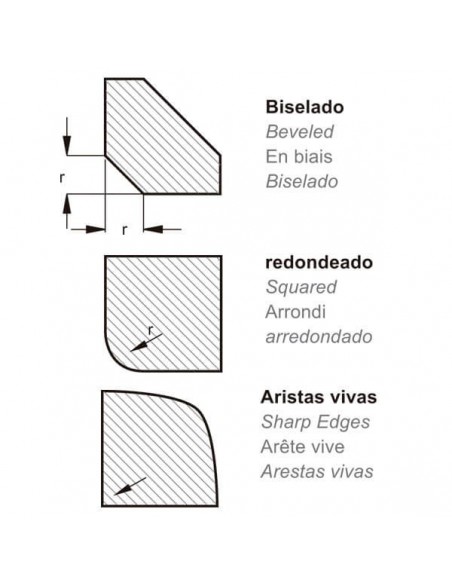

r | Kg/m | ||||
|---|---|---|---|---|---|---|---|
| b | h | min. | max. | ~ ~ |
|||
| h9 | h9 | h11 | |||||
| 2x2 | - | -0,025 | - | - | 0,16 | 0,25 | 0,031 |
| 3x3 | - | -0,025 | - | - | 0,16 | 0,25 | 0,071 |
| 4x4 | - | -0,030 | - | - | 0,16 | 0,25 | 0,126 |
| - | 5x3 | -0,030 | - | -0,060 | 0,25 | 0,40 | 0,118 |
| 5x5 | - | -0,030 | - | - | 0,25 | 0,40 | 0,196 |
| - | 6x4 | -0,030 | - | -0,075 | 0,25 | 0,40 | 0,188 |
| - | * 6x5 | -0,030 | - | -0,075 | 0,25 | 0,40 | 0,235 |
| 6x6 | - | -0,030 | - | - | 0,25 | 0,40 | 0,283 |
| - | 7x4 | -0,036 | -0,030 | - | 0,25 | 0,40 | 0,220 |
| 7x7 | - | -0,036 | - | - | 0,25 | 0,40 | 0,385 |
| - | * 8x4 | -0,036 | -0,030 | - | 0,25 | 0,40 | 0,251 |
| - | 8x5 | -0,036 | -0,030 | - | 0,25 | 0,40 | 0,314 |
| - | 8x7 | -0,036 | - | -0,090 | 0,25 | 0,40 | 0,440 |
| 8x8 | - | -0,036 | - | - | 0,25 | 0,40 | 0,503 |
| * 9x9 | - | -0,036 | - | - | 0,25 | 0,40 | 0,636 |
| - | 10x6 | -0,036 | -0,030 | - | 0,40 | 0,60 | 0,471 |
| - | 10x8 | -0,036 | -0,036 | - | 0,40 | 0,60 | 0,628 |
| 10x10 | - | -0,036 | - | - | 0,40 | 0,60 | 0,785 |
| - | 12x6 | -0,043 | - | -0,075 | 0,40 | 0,60 | 0,565 |
| - | 12x8 | -0,043 | -0,036 | - | 0,40 | 0,60 | 0,754 |
| - | 12x10 | -0,043 | -0,036 | - | 0,40 | 0,60 | 0,943 |
| 12x12 | - | -0,043 | - | - | 0,40 | 0,60 | 1,13 |
| - | 14x6 | -0,043 | - | -0,075 | 0,40 | 0,60 | 0,659 |
| - | 14x9 | -0,043 | - | -0,090 | 0,40 | 0,60 | 0,989 |
| 14x14 | - | -0,043 | - | - | 0,40 | 0,60 | 1,54 |
| - | 16x7 | -0,043 | - | -0,090 | 0,40 | 0,60 | 0,879 |
| - | 16x10 | -0,043 | - | -0,090 | 0,40 | 0,60 | 1,26 |
| 16x16 | - | -0,043 | - | - | 0,40 | 0,60 | 2,01 |
| - | 18x7 | -0,043 | - | -0,090 | 0,40 | 0,60 | 0,989 |
| - | 18x11 | -0,043 | - | -0,110 | 0,40 | 0,60 | 1,55 |
| 18x18 | - | -0,043 | - | - | 0,40 | 0,60 | 2,54 |
| - | 20x8 | -0,052 | - | -0,090 | 0,60 | 0,80 | 1,26 |
| - | * 20x10 | -0,052 | - | -0,110 | 0,60 | 0,80 | 1,56 |
| - | 20x12 | -0,052 | - | -0,110 | 0,60 | 0,80 | 1,88 |
| 20x20 | - | -0,052 | - | - | 0,60 | 0,80 | 3,14 |
| - | 22x9 | -0,052 | - | -0,090 | 0,60 | 0,80 | 1,55 |
| - | 22x14 | -0,052 | - | -0,110 | 0,60 | 0,80 | 2,42 |
| 22x22 | - | -0,052 | - | - | 0,60 | 0,80 | 3,80 |
| - | * 24x14 | -0,052 | - | -0,110 | 0,60 | 0,80 | 2,63 |
| - | 25x9 | -0,052 | - | -0,090 | 0,60 | 0,80 | 1,77 |
| - | 25x14 | -0,052 | - | -0,110 | 0,60 | 0,80 | 2,75 |
| - | 25x22 | -0,052 | - | -0,130 | 0,60 | 0,80 | 4,32 |
| - | 28x10 | -0,052 | - | -0,090 | 0,60 | 0,80 | 2,20 |
| - | 28x16 | -0,052 | - | -0,110 | 0,60 | 0,80 | 3,52 |
| - | 28x25 | -0,052 | - | -0,130 | 0,60 | 0,80 | 5,50 |
| - | 32x11 | -0,062 | - | -0,110 | 0,60 | 0,80 | 2,76 |
| - | 32x18 | -0,062 | - | -0,110 | 0,60 | 0,80 | 4,52 |
| - | 32x30 | -0,062 | - | -0,130 | 0,60 | 0,80 | 7,54 |
| - | 36x12 | -0,062 | - | -0,110 | 1,0 | 1,2 | 3,39 |
| - | 36x20 | -0,062 | - | -0,130 | 1,0 | 1,2 | 5,65 |
| - | 36x34 | -0,062 | - | -0,160 | 1,0 | 1,2 | 9,61 |
| - | 40x14 | -0,062 | - | -0,110 | 1,0 | 1,2 | 4,40 |
| - | 40x22 | -0,062 | - | -0,130 | 1,0 | 1,2 | 6,91 |
| - | 40x38 | -0,062 | - | -0,160 | 1,0 | 1,2 | 11,9 |
| - | 45x25 | -0,062 | - | -0,130 | 1,0 | 1,2 | 8,83 |
| - | 45x43 | -0,062 | - | -0,160 | 1,0 | 1,2 | 8,83 |
| - | 50x28 | -0,062 | - | -0,130 | 1,0 | 1,2 | 11,0 |
| - | 50x48 | -0,062 | - | -0,160 | 1,0 | 1,2 | 18,8 |
| - | 56x32 | -0,074 | - | -0,160 | 1,6 | 2,0 | 14,1 |
| - | 63x32 | -0,074 | - | -0,160 | 1,6 | 2,0 | 15,8 |
| - | 70x36 | -0,074 | - | -0,160 | 1,6 | 2,0 | 19,8 |
| - | 80x40 | -0,074 | - | -0,160 | 2,5 | 3,0 | 25,1 |
| - | 90x45 | -0,087 | - | -0,160 | 2,5 | 3,0 | 31,8 |
| - | 100x50 | -0,087 | - | -0,160 | 2,5 | 3,0 | 39,3 |
