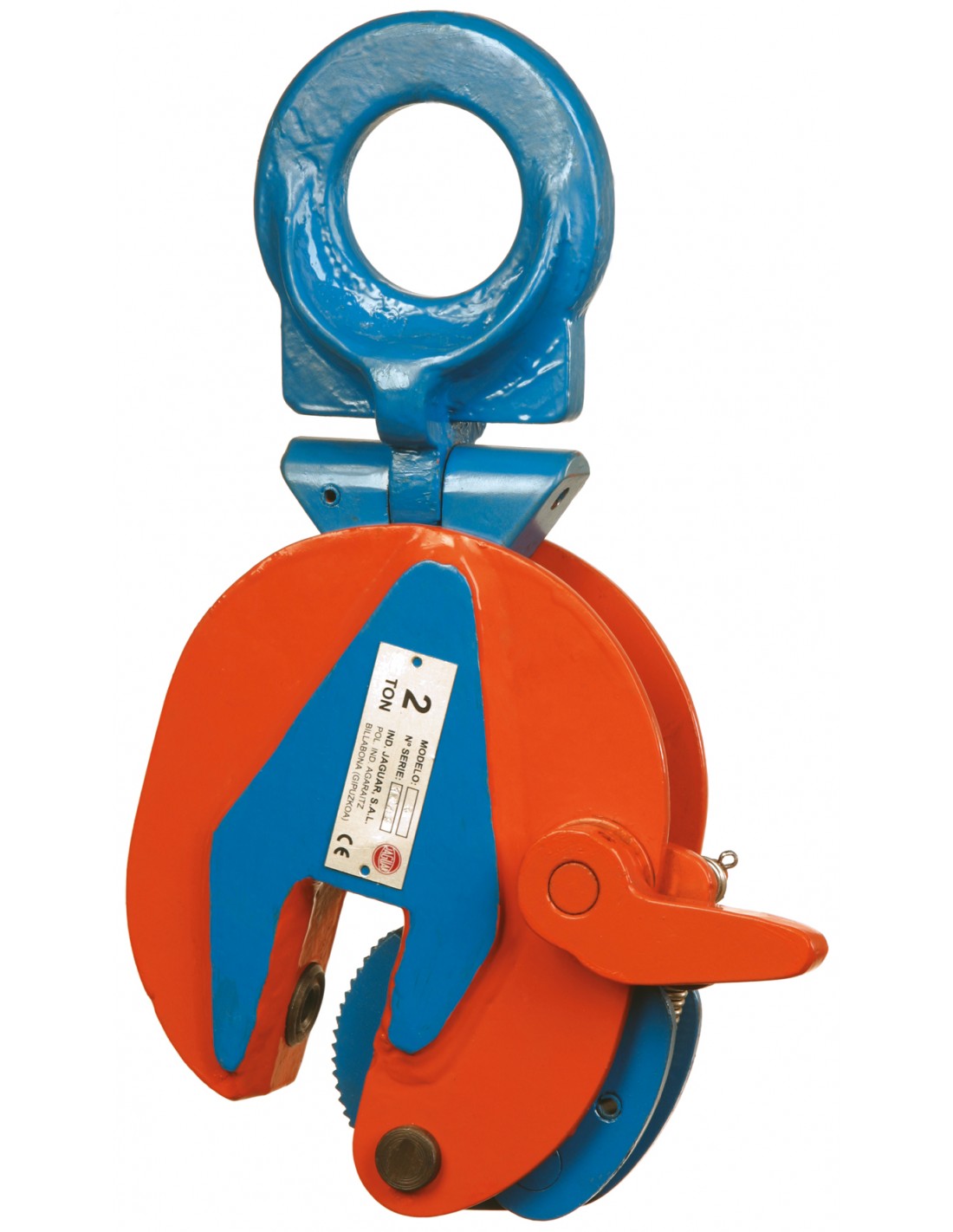

La garra articulada JAGUAR modelo ?BT? está provista de una anilla de elevación articulada, que permite una elevación, volteo o transporte vertical de chapas mientras se conserva la fuerza de apriete completa en la apertura.
El dispositivo del cierre de seguridad accionado por una palanca situada en un costado del aparato facilita un agarre sencillo de la carga.
La leva provista de un potente resorte mantiene bloqueada la carga con seguridad aún en el caso de que esta esté apoyada y no exista tensión en el anillo.
Las mordazas son de acero templado y de superficie dentada que agarran a la pieza a transportar de una manera eficaz y positiva obteniendo unos óptimos resultados. La dureza de las chapas a elevar, no debe ser superior a HRC 37 (HB-345).
La carga mínima de trabajo no debe ser inferior a un 10% de la carga máxima de trabajo.
La capacidad de elevación y la apertura están lateralmente grabadas en el cuerpo.
| Código |
Modelo |
Carga máx.
de trabajo (kg) |
Capacidad de
apertura (mm) |
Peso neto
(kg) |
| AGU051 |
BT-05 |
500 |
0-15 |
1,9 |
| AGU101 |
BT-10 |
1.000 |
0-20 |
4,6 |
| AGU201 |
BT-20 |
2.000 |
0-25 |
7,3 |
| AGU301 |
BT-30 |
3.000 |
0-30 |
15 |
| AGU501 |
BT-50 |
5.000 |
0-50 |
20 |
| AGU801 |
BT-80 |
8.000 |
50-100 |
29,3 |
