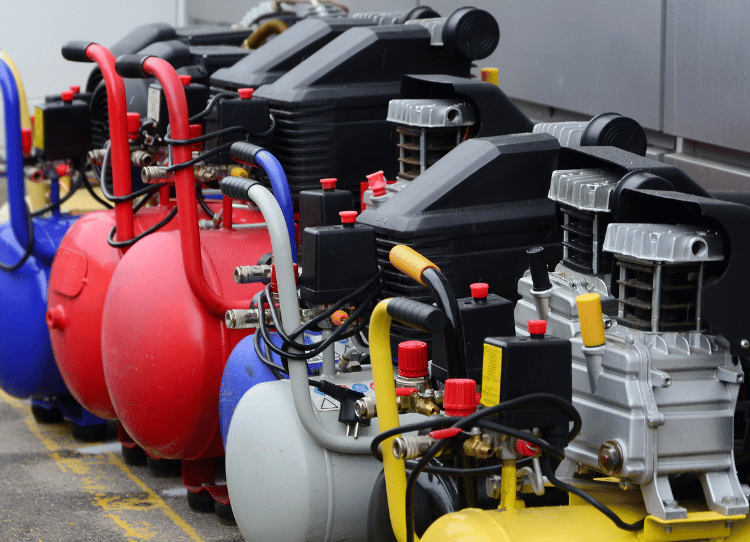

¿Cuáles son las partes de los compresores de aire?

Conocer las partes de los compresores de aire permite entender cómo funcionan, comparar equipos y detectar con mayor rapidez posibles problemas de presión, temperatura, consumo de aceite o pérdida de caudal.

Aunque existen compresores de pistón, tornillo, scroll y otras tecnologías, todos comparten una estructura básica. Necesitan una fuente de energía, un elemento capaz de comprimir el aire, sistemas de control y varios dispositivos que permitan almacenar y suministrar el aire comprimido con seguridad.

La configuración concreta cambia según el tamaño y el tipo de máquina. Un compresor portátil de pistón tiene una construcción relativamente sencilla, mientras que un equipo industrial de tornillo incorpora sistemas adicionales de lubricación, refrigeración, separación y control electrónico.

Cómo funciona un compresor de aire

El funcionamiento comienza cuando el equipo aspira aire del ambiente a través de un filtro de admisión. Ese aire entra en el elemento compresor, donde su volumen se reduce y su presión aumenta.

En los compresores de pistón, la compresión se produce mediante el movimiento alternativo de uno o varios pistones dentro de sus cilindros. En los compresores de tornillo, el aire queda atrapado entre dos rotores helicoidales y se comprime a medida que avanza por el elemento.

El motor proporciona la energía necesaria para mover el mecanismo. Dependiendo del modelo, puede estar conectado directamente al cabezal o transmitir el movimiento mediante poleas y correas.

Una vez comprimido, el aire pasa al calderín o a la instalación neumática. El presostato, las válvulas y los sistemas de regulación controlan la presión y determinan cuándo debe arrancar o detenerse el compresor.

Principales partes de un compresor de aire

Motor y sistema de transmisión

El motor transforma la energía eléctrica o la energía procedente de un motor de combustión en movimiento mecánico. Su potencia debe estar dimensionada para accionar el elemento compresor sin trabajar continuamente al límite.

En equipos eléctricos también pueden encontrarse un condensador, protección térmica, contactor o sistema electrónico de arranque. La protección térmica desconecta el motor cuando detecta una temperatura o intensidad excesivas.

La transmisión comunica el motor con el cabezal. Puede ser de dos tipos:

• Transmisión directa: el motor y el elemento compresor comparten eje o están acoplados directamente. Permite construir equipos compactos y con menos elementos de transmisión.
• Transmisión por correa: utiliza poleas y una o varias correas. Facilita adaptar la velocidad del cabezal y es habitual en compresores profesionales de pistón.

En los modelos con correa, la tensión y el estado de las poleas deben revisarse periódicamente. Una correa floja puede patinar y reducir el rendimiento, mientras que una tensión excesiva aumenta el esfuerzo sobre rodamientos y ejes.

Elemento compresor o cabezal

El elemento compresor es el conjunto donde el aire aumenta de presión. Su construcción depende de la tecnología utilizada.

En un compresor de pistón, el cabezal incluye normalmente:

• Cilindro.
• Pistón y segmentos.
• Biela.
• Cigüeñal.
• Culata.
• Válvulas de admisión y descarga.

Cárter y sistema de lubricación, en los modelos con aceite.

El movimiento del cigüeñal hace descender el pistón para aspirar aire y lo impulsa hacia arriba para comprimirlo. Los segmentos contribuyen a mantener la estanqueidad entre el pistón y el cilindro.

En un compresor de tornillo, el elemento está formado principalmente por dos rotores helicoidales, uno macho y otro hembra. Al girar, atrapan el aire y reducen progresivamente el espacio disponible.

El estado del elemento compresor influye directamente en el caudal suministrado, la temperatura de trabajo y el consumo energético del equipo.

Filtro de admisión

El filtro de admisión retiene polvo y otras partículas antes de que entren en el cabezal. Un filtro saturado restringe el paso de aire, reduce el caudal y puede hacer que el compresor trabaje durante más tiempo para recuperar la presión.

Debe limpiarse o sustituirse con la frecuencia indicada por el fabricante, especialmente cuando el equipo trabaja en obras, carpinterías, talleres de lijado o ambientes con mucho polvo.

Utilizar el compresor sin el filtro adecuado permite que la suciedad alcance cilindros, válvulas, rotores y superficies lubricadas, acelerando su desgaste.

Sistema de lubricación

Los compresores lubricados emplean aceite para reducir la fricción, evacuar calor y proteger las piezas móviles. Dependiendo del diseño, el sistema puede incluir cárter, visor de nivel, tapón de llenado, conductos, filtro de aceite y separador.

Debe utilizarse el lubricante especificado para el modelo. Un aceite inadecuado puede afectar a la lubricación, aumentar la formación de depósitos o provocar problemas de temperatura.

Los compresores sin aceite prescinden de lubricante en la cámara de compresión, pero esto no significa que carezcan de componentes sometidos a desgaste. Sus materiales, recubrimientos y rodamientos también deben revisarse según el plan de mantenimiento.

Sistema de refrigeración

La compresión genera calor. Para disiparlo, los equipos pueden incorporar aletas, ventiladores, volantes ventilados, intercambiadores y conductos de refrigeración.

En compresores de dos etapas puede existir un intercooler entre la primera y la segunda etapa. En instalaciones de mayor tamaño también se utiliza un posenfriador para reducir la temperatura del aire antes de enviarlo al depósito o a la red.

Las rejillas y superficies de refrigeración deben permanecer limpias y contar con suficiente ventilación. Instalar el compresor en un espacio cerrado, caliente o sin circulación de aire puede elevar su temperatura y acortar la vida útil de diferentes componentes.

Válvula antirretorno

La válvula antirretorno permite que el aire comprimido entre en el calderín, pero impide que regrese hacia el cabezal cuando el equipo se detiene.

Si no cierra correctamente, puede escucharse una fuga continua, producirse una pérdida de presión o dificultarse el arranque del motor. No debe confundirse con la válvula de seguridad, ya que ambas cumplen funciones diferentes.

Calderín o depósito de aire

El calderín almacena el aire comprimido y actúa como reserva para atender picos de consumo. También ayuda a estabilizar la presión y reduce la frecuencia con la que el motor debe arrancar y detenerse.

En la parte inferior se acumula condensación generada por el enfriamiento del aire. Por este motivo, el depósito incorpora una válvula de purga manual o automática.

La capacidad del calderín se expresa en litros. Un depósito mayor ofrece más reserva, pero no aumenta por sí mismo el caudal que el cabezal puede producir. Para elegir un equipo hay que valorar conjuntamente la capacidad, el caudal efectivo, la presión y el ciclo de trabajo.

Presostato

El presostato controla el funcionamiento automático del compresor en función de la presión del depósito. Detiene el motor cuando se alcanza la presión máxima de corte y vuelve a ponerlo en marcha cuando la presión desciende hasta el nivel de conexión.

En muchos compresores de pistón, el presostato también acciona un pequeño sistema de descarga que libera la presión retenida en la tubería entre el cabezal y el depósito. Esto facilita el siguiente arranque.

Los ajustes del presostato no deben modificarse sin conocer los límites del equipo. Aumentar la presión de corte puede someter al motor, al cabezal y al calderín a condiciones para las que no han sido diseñados.

Manómetros

Los manómetros muestran la presión existente en el equipo. Los compresores con regulador suelen incorporar dos:

• Un manómetro indica la presión almacenada en el calderín.
• El otro muestra la presión regulada que se suministra a la herramienta.

Esta diferencia es importante. El depósito puede contener aire a 10 bar mientras que la herramienta trabaja, por ejemplo, a una presión inferior ajustada mediante el regulador.

Regulador de presión

El regulador permite adaptar la presión de salida a las necesidades de cada herramienta o proceso. Trabajar con una presión superior a la necesaria aumenta el consumo y puede perjudicar el funcionamiento de pistolas, clavadoras, llaves de impacto o equipos de pintura.

El regulador controla la presión, pero no resuelve una falta de caudal. Si el compresor no produce los litros por minuto que necesita la herramienta, la presión caerá durante el uso aunque el manómetro estuviera inicialmente en el valor correcto.

Válvula de seguridad

La válvula de seguridad protege el depósito frente a una presión excesiva. Está calibrada para abrirse cuando la presión supera el límite establecido y no debe utilizarse como mando habitual para vaciar el equipo.

Nunca debe bloquearse, anularse ni sustituirse por una válvula con una presión de apertura diferente sin verificar las especificaciones del fabricante.

Válvula de purga

La válvula de purga se encuentra normalmente en la parte inferior del calderín y permite evacuar el agua condensada.

No purgar el depósito favorece la acumulación de agua, reduce el volumen útil y puede provocar corrosión interna. La frecuencia depende de la humedad ambiental, las horas de funcionamiento y la presencia de un sistema automático de tratamiento de condensados.

Salida, enchufes rápidos y manguera

La salida conduce el aire hacia la red o la herramienta. En compresores portátiles suele incorporar uno o varios enchufes rápidos para conectar la manguera.

Racores, acoplamientos y mangueras deben ser compatibles con la presión y el caudal requeridos. Un paso interior demasiado reducido, una manguera excesivamente larga o un acoplamiento deteriorado pueden generar pérdidas de carga.

Sistemas de tratamiento del aire

Según la aplicación, el compresor puede complementarse con:

• Separador de agua.
• Filtros de partículas.
• Filtros coalescentes.
• Secador frigorífico o de adsorción.
• Lubricador para determinadas herramientas.
• Purgadores automáticos.

Estos elementos no siempre forman parte del compresor, pero son componentes importantes de una instalación de aire comprimido. Permiten controlar la humedad, el aceite y las partículas antes de que el aire llegue a herramientas, equipos de pintura o procesos sensibles.

Diferencias entre las partes de un compresor de pistón y uno de tornillo

La principal diferencia se encuentra en el elemento compresor.

El compresor de pistón utiliza cilindros, pistones, bielas, cigüeñal y válvulas. Su funcionamiento alternativo lo hace adecuado para usos intermitentes, talleres y aplicaciones en las que la demanda de aire presenta pausas.

El compresor de tornillo utiliza dos rotores helicoidales. Está orientado habitualmente a suministros más continuos y puede incorporar válvula de admisión, depósito separador, filtro de aceite, separador aire-aceite, válvula termostática, radiador y sistema electrónico de control.

En los equipos lubricados de tornillo, el aceite participa en la refrigeración, lubricación y estanqueidad del proceso. Después debe separarse del aire mediante el correspondiente elemento separador.

Estas diferencias influyen en el mantenimiento. En un equipo de pistón se revisan especialmente el nivel de aceite, el filtro, las correas, las válvulas y el estado del cabezal. En uno de tornillo cobran especial importancia los filtros, el separador, el lubricante, los radiadores y el control de temperatura.

Qué componentes necesitan más mantenimiento

El plan exacto depende del fabricante, las horas de funcionamiento y el ambiente de trabajo. Como orientación, conviene prestar atención a los siguientes puntos:

• Filtro de admisión: limpiar o sustituir si existe suciedad o pérdida de caudal.
• Aceite: comprobar nivel, estado y plazo de sustitución en equipos lubricados.
• Correas: revisar tensión, alineación, grietas y desgaste.
• Calderín: evacuar periódicamente la condensación.
• Enfriadores y rejillas: mantener libres de polvo para evitar sobretemperaturas.
• Mangueras y racores: localizar fugas, cortes o conexiones deterioradas.
• Válvula antirretorno: comprobar si aparecen retornos de aire o dificultades de arranque.
• Válvula de seguridad: mantenerla operativa de acuerdo con el manual.
• Separadores y filtros de línea: sustituirlos según horas de servicio o caída de presión.

Antes de intervenir hay que desconectar la alimentación, impedir un arranque imprevisto y despresurizar completamente el equipo. Los depósitos, presostatos, válvulas de seguridad y circuitos eléctricos deben ser revisados por personal competente cuando la operación supere el mantenimiento autorizado al usuario.

Cómo elegir un compresor a partir de sus componentes

Conocer las piezas ayuda a interpretar mejor las especificaciones comerciales. Para elegir un equipo conviene analizar:

• Caudal efectivo: debe cubrir el consumo de las herramientas conectadas, dejando un margen razonable.
• Presión de trabajo: debe ser suficiente para la aplicación sin obligar al equipo a funcionar fuera de sus condiciones nominales.
• Capacidad del depósito: influye en la reserva disponible y en la frecuencia de arranque.
• Ciclo de trabajo: determina cuánto tiempo puede permanecer en funcionamiento dentro de un periodo.
• Transmisión: directa para configuraciones compactas o por correa cuando se buscan determinadas prestaciones y facilidad de mantenimiento.
• Lubricación: con aceite para muchos usos generales o sin aceite cuando el proceso requiere evitar esta fuente de contaminación.
• Movilidad: formato portátil, ruedas, asas o instalación fija.
• Alimentación: monofásica, trifásica o motor de gasolina según el lugar de trabajo.

En la sección de compresores de aire de Pasai pueden compararse modelos coaxiales, de pistón, con transmisión por correa, verticales o con motor de gasolina. La elección debe basarse en el consumo real de aire y no únicamente en la potencia del motor o el tamaño del depósito.

También es importante comprobar qué herramientas neumáticas se conectarán. Una pistola de inflado, una clavadora y una amoladora neumática no demandan el mismo caudal ni presentan el mismo régimen de uso.
